PIC-PLASMA 3Dにおける各物理量をグラフで表示する方法

PIC-PLASMA 3D(lite版・pro版)で出力できる物理量

PIC-PLASMA 3Dにおける解析データは、3次元で出力されます。

ソフト内で可視化できるパラメータは以下の3つです。

ハカセ

下記の記事の『3 計算結果の可視化と解説』をご参照ください。

上記３つのパラメータに加えて、当ソフトでは、下記パラメータを出力できます。

出力パラメータ

出力した結果は、Paraviewを用いて可視化できます。

ハカセ

今回は、Paraviewを用いて各パラメータをグラフ化する方法ご紹介します。

vti形式をParaviewにドラッグすることで各パラメータを可視化することができます。

解析結果をParaviewに読み込む方法を下記に示します。

- 1. ParaViewを起動します。
  2. ParaViewを起動した状態で、PIC-PLASMA 3Dの「calculate」機能により出力された計算結果フォルダを開きます。
    その中にある 「vti」フォルダには、異なる時間ステップごとの計算結果が.vti形式が保存されています。.vtiファイル（今回はどれでもOK）を選択し、マウスの左ボタンを押したまま（ドラッグ操作）、起動中のParaViewのウィンドウ上にそのまま移動させてください。
    目的の位置まで移動したら、マウスボタンを離してドロップすることで、ファイルが読み込まれます。
  3. Applyボタンを選択します。

PIC-PLASMA 3Dの出力結果を２次元グラフで表示する方法を解説します。

今回は、電子速度を例としてグラフ化します。

ハカセ

実際は、ユーザーが任意にグラフ化したいパラメータを選択するのじゃ

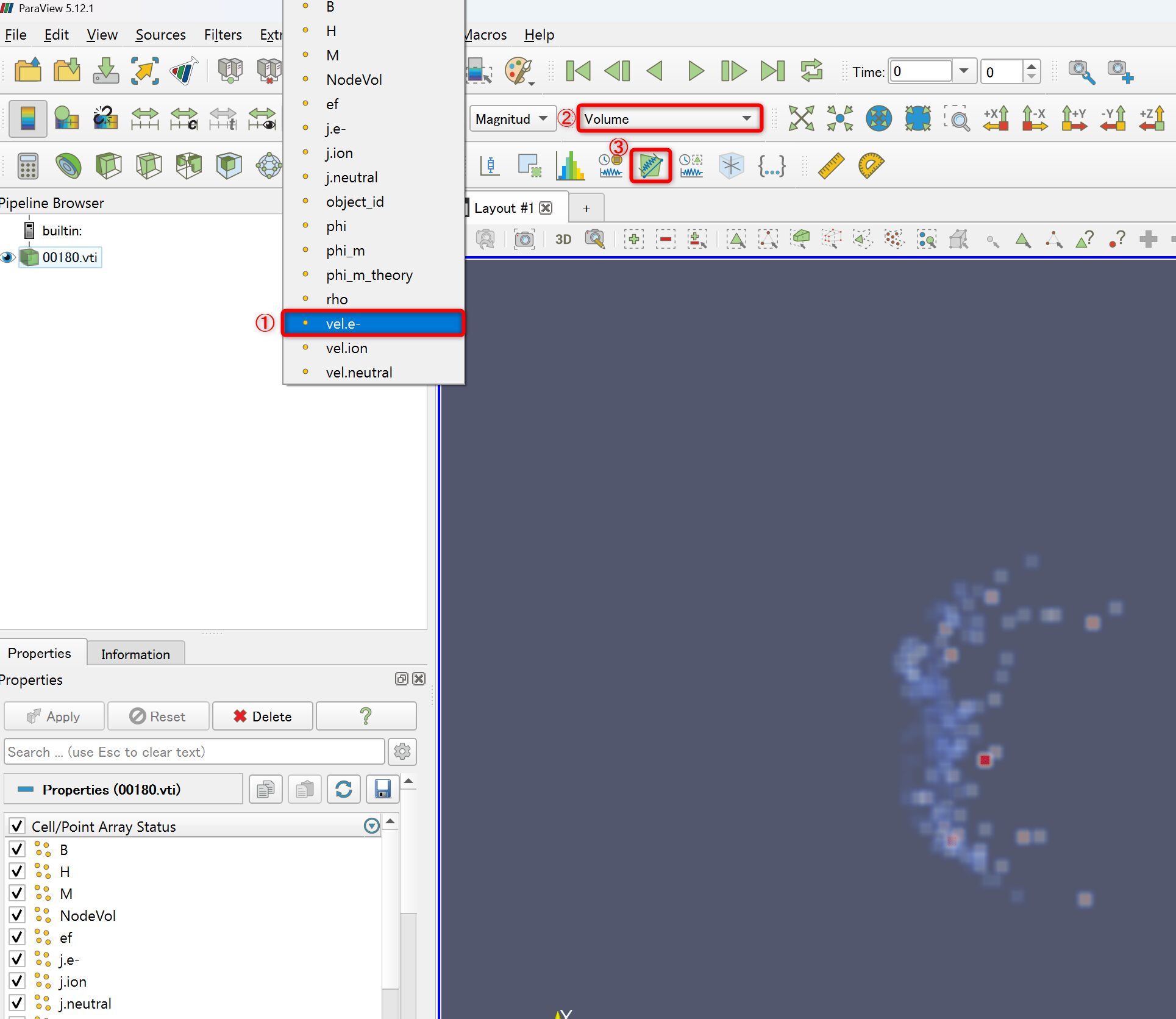

1. グラフ化したい物理量を画面上部またはプロパティパネル内の ［Solid Color］ のドロップダウンメニューから項目を選択します。（今回は、vel.e-）
2. データを透過的に描画す表示するため、レンダリングを『Volume』に選択します。
3. plot over lineを選択します。

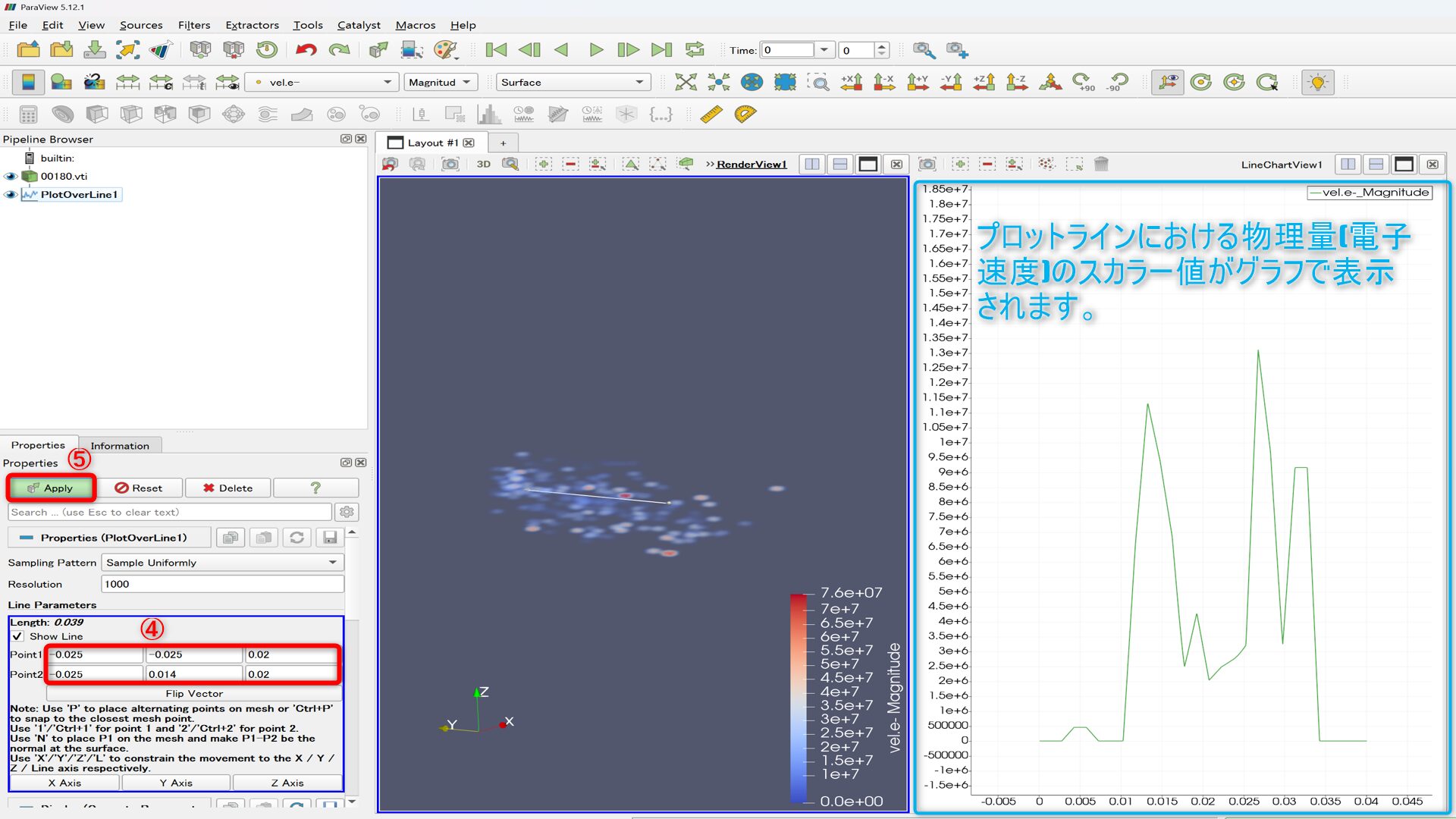

4. グラフ化したいデータラインを始点座標と終点座標で指定する。
5. Applyボタンを選択します。

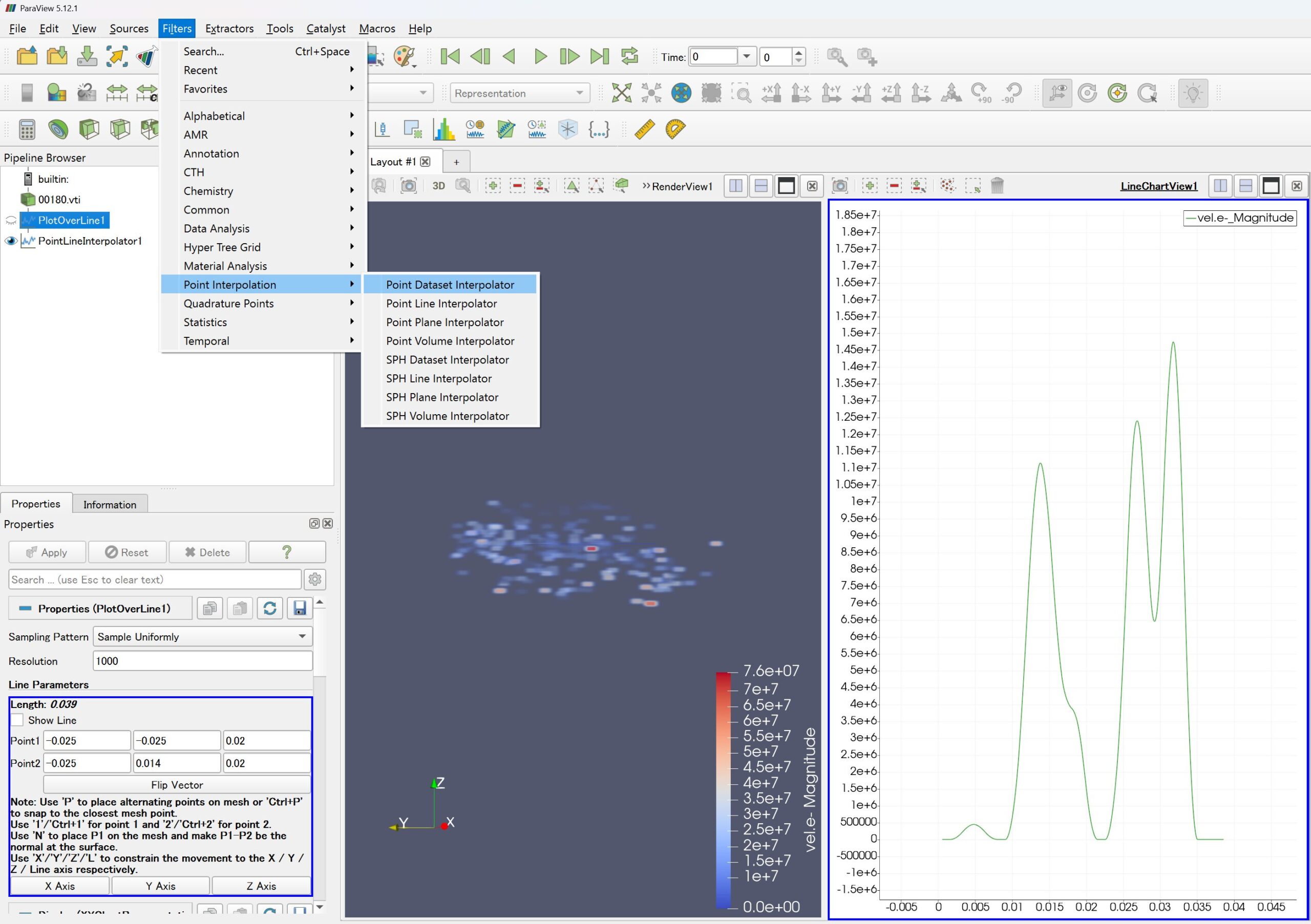

なお、Filters > Point Interpolation > Point Line Interpolatorを選択することで、データのない空間を滑らかに補間できます。
